Das Testen eines Kugelventils ist ein kritischer Prozess, der seine ordnungsgemäße Funktionalität, Zuverlässigkeit und Sicherheit in verschiedenen industriellen Anwendungen gewährleistet. Als Ballventillieferant verstehen wir die Bedeutung strenger Tests, um die hohen Standards unserer Kunden zu erfüllen. In diesem Blog werden wir den Schritt-für-Schritt-Prozess des Testen eines Ballventils untersuchen, einschließlich der verschiedenen Arten von Tests und den erforderlichen Geräten.
Vorbereitung vor - Test
Vor Beginn des Testprozesses ist es wichtig, eine gründliche visuelle Überprüfung des Ballventils durchzuführen. Überprüfen Sie nach sichtbaren Schäden wie Rissen, Dellen oder Kratzern am Ventilkörper, des Balls, des Stiels und der Sitze. Stellen Sie sicher, dass alle Komponenten ordnungsgemäß zusammengesetzt sind und dass es keine losen Teile gibt. Untersuchen Sie die Markierungen des Ventils, um die Spezifikationen wie Größe, Druckbewertung und Material zu überprüfen.
Sammeln Sie als nächstes die erforderlichen Testausrüstung. Dies umfasst typischerweise eine Drucktestpumpe, Druckmessgeräte, einen Drehmomentschlüssel und eine Leckerkennungslösung. Stellen Sie sicher, dass alle Geräte kalibriert und in gutem Zustand sind.
Druckprüfung
Druckprüfung ist einer der wichtigsten Tests für ein Ballventil. Es hilft, die Fähigkeit des Ventils zu bestimmen, dem angegebenen Druck ohne Undichtigkeit standzuhalten. Es gibt zwei Haupttypen von Drucktests: hydrostatische Tests und pneumatische Tests.
Hydrostatische Tests
Mit hydrostatischer Prüfung wird das Ventil mit einer Flüssigkeit, normalerweise Wasser, gefüllt und Druck auf Lecks ausüben. Hier sind die Schritte für hydrostatisches Testen eines Kugelventils:
- Das Ventil isolieren: Schließen Sie das Ventil und isolieren Sie es aus dem System, indem Sie die Einlass- und Auslassports blockieren.
- Füllen Sie das Ventil: Schließen Sie die Drucktestpumpe an das Ventil an und füllen Sie sie mit Wasser. Stellen Sie sicher, dass Sie die gesamte Luft aus dem Ventil entfernen, indem Sie das Entlüftungsventil öffnen, bis der Wasser ausfließt.
- Druck ausüben: Erhöhen Sie den Druck mit der Pumpe nach und nach auf den angegebenen Testdruck. Halten Sie den Druck für einen bestimmten Zeitraum, typischerweise 10 bis 30 Minuten, abhängig von der Größe und dem Druckwert des Ventils.
- Überprüfen Sie auf Lecks: Überprüfen Sie das Ventil auf Anzeichen von Leckagen wie Wassertröpfchen oder feuchten Flecken. Verwenden Sie eine Leckerkennungslösung, um die Verbindungen und Dichtungen effektiver zu überprüfen. Wenn ein Leck erkannt wird, sollte das Ventil repariert oder ersetzt werden.
- Den Druck loslassen: Nach Abschluss des Tests füllen Sie den Druck langsam ab und lassen Sie das Wasser aus dem Ventil ab.
Pneumatische Tests
Pneumatische Tests verwendet Druckluft oder Gas, um die Druckintegrität des Ventils zu testen. Der Prozess ähnelt hydrostatischer Tests, es gibt jedoch einige zusätzliche Sicherheitsvorkehrungen aufgrund der Verwendung von Druckgas.
- Das Ventil isolieren: Schließen Sie das Ventil und blockieren Sie die Einlass- und Auslassanschlüsse.
- Das Ventil unter Druck setzen: Schließen Sie das Ventil an eine Druckluft- oder Gasquelle an und erhöhen Sie den Druck auf den angegebenen Testdruck allmählich.
- Überprüfen Sie auf Lecks: Verwenden Sie eine Leckerkennungslösung oder eine Seifenblasenlösung, um nach Leckagen an den Fugen und Dichtungen zu überprüfen. Seien Sie während dieses Tests besonders vorsichtig, da komprimiertes Gas gefährlich sein kann, wenn es plötzlich freigegeben wird.
- Den Druck loslassen: Nach dem Test den Druck langsam auf sichere Weise freigeben.
Funktionalitätstest
Zusätzlich zu Drucktests ist auch Funktionstests von entscheidender Bedeutung, um sicherzustellen, dass das Ballventil reibungslos funktioniert und seine beabsichtigte Funktion ausführt.
Drehmomenttest und Schließungstest
Der Öffnungs- und Schließmomenttest misst die Kraft, die zum Öffnen und Schließen des Ventils erforderlich ist. Verwenden Sie einen Drehmomentschlüssel, um die erforderliche Kraft anzuwenden und die Drehmomentwerte aufzuzeichnen. Die Drehmomentwerte sollten innerhalb des vom Ventilhersteller angegebenen Bereichs liegen. Wenn das Drehmoment zu hoch ist, kann dies auf ein Problem mit den internen Komponenten des Ventils hinweisen, z. B. einen falsch ausgerichteten Ball oder einen beschädigten Sitz.
Voller Schlaganfalltest
Durch die volle Hub -Tests wird das Ventil mehrmals geöffnet und geschlossen, um den reibungslosen Betrieb zu überprüfen. Stellen Sie sicher, dass das Ventil ohne Bindung oder Widerstand vollständig geöffnet und schließen kann. Beobachten Sie während des vollständigen Schlaganfalls den Betrieb des Ventils für abnormale Geräusche oder Vibrationen, die auf ein mechanisches Problem hinweisen könnten.
Sitzverlustprüfung
Sitztests für Sitzleuchten werden verwendet, um die Dichtheit der Sitze des Ventils zu bestimmen. Es gibt zwei gängige Methoden für Sitztests für Sitzverletzungen: den Blasentest und den Druckabfalltest.
Bubble -Test
Der Bubble -Test ist eine einfache und effektive Möglichkeit, nach Sitzlöchtern zu überprüfen. Tragen Sie eine Leckerkennungslösung oder eine Seifenblasenlösung auf die Ventilsitze auf und unter Druck gesetzt das Ventil leicht. Wenn es Lecks gibt, bilden sich Blasen im Sitzbereich.
Druckverfalltest
Der Druckabfalltest misst die Druckrate des Druckverlusts im Laufe der Zeit. Stücken Sie zuerst das Ventil zu einem bestimmten Druck und isolieren Sie es dann. Überwachen Sie den Druck mit einem Druckmessgerät für einen bestimmten Zeitraum. Wenn der Druck unter die akzeptable Ebene fällt, zeigt er die Sitzverletzung an.
Testen verschiedener Arten von Ballventilen
Als Lieferant des Ballventils bieten wir eine Vielzahl von Ballventilen an, einschließlichZwei -Stück -Schmiedestahl schwimmendes FlanschkugelventilAnwesendTrunnion montiertes Ballventil, UndOben - Eingangsstrang - montiertes Ballventil. Jede Art von Ballventil kann spezifische Testanforderungen haben.

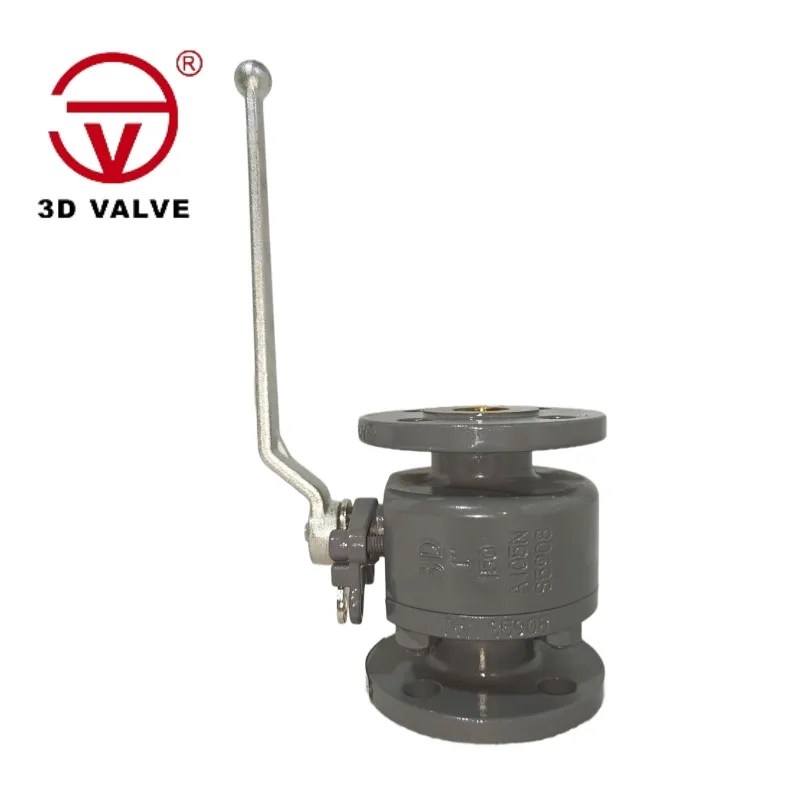

Zwei -Stück -Schmiedestahl schwimmendes Flanschkugelventil
Für ein zweisteueliges schwimmendes Flanschkugelventil, zusätzlich zu den Standardtests, sollten die Flanschverbindungen besondere Aufmerksamkeit auf sich gezogen werden. Überprüfen Sie die Flanschschrauben auf ordnungsgemäßes Anziehen und stellen Sie sicher, dass die Dichtungen in gutem Zustand sind. Das schwimmende Balldesign erfordert sorgfältige Prüfung der Bewegung des Balls und seiner Versiegelungsleistung gegen die Sitze.
Trunnion montiertes Ballventil
Trunnion montierte Kugelventile werden üblicherweise in hohen Druck- und großen Durchmesseranwendungen verwendet. Konzentrieren Sie sich während der Tests auf die Trunnion -Lager und die Versiegelungsleistung der Sitze. Das Trunnion -Design hilft, das Betriebsdrehmoment zu verringern, sodass die Ergebnisse des Öffnungs- und Schließungsdrehmomententests dieses Merkmal widerspiegeln sollten.
Oben - Eingangsstrang - montiertes Ballventil
Top - Eingangsstrang - montierte Kugelventile sind für eine einfache Wartung ausgelegt. Stellen Sie beim Testen sicher, dass die obere Eingangsabdeckung ordnungsgemäß versiegelt ist und auf die internen Komponenten reibungslos zugegriffen und betätigt werden können. Überprüfen Sie die Ausrichtung des Balls und der Sitze, um eine ordnungsgemäße Versiegelung zu gewährleisten.
Abschluss
Das Testen eines Ballventils ist ein umfassender Prozess, der mehrere Tests umfasst, um seine Qualität und Leistung zu gewährleisten. Als Ballventillieferant sind wir bestrebt, hohe Qualitätsventile bereitzustellen, die die Branchenstandards entsprechen oder übertreffen. Durch die Befolgung der richtigen Testverfahren können wir garantieren, dass unsere Kunden zuverlässige und sichere Ballventile für ihre Anwendungen erhalten.
Wenn Sie auf dem Markt für Ballventile sind oder Fragen zu Ballventiltests haben, können Sie sich gerne an uns kontaktieren, um weiter zu diskutieren und den Beschaffungsprozess zu beginnen. Wir sind hier, um Ihnen dabei zu helfen, die besten Ballventillösungen für Ihre spezifischen Bedürfnisse zu finden.
Referenzen
- Ventilprüfstandards, American Petroleum Institute (API).
- Ballventilhandbuch, Crane Co.
- Richtlinien für Industrieventilprüfungen, Internationale Organisation für Standardisierung (ISO).
